Type

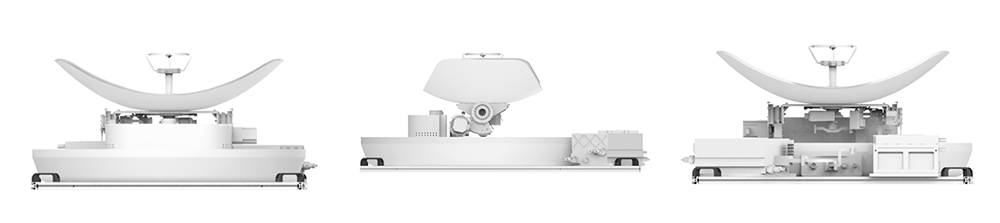

SOMA-800-A

Equivalent aperture

0.8m

POL

Linear

Frequency

Rx：10.95～12.75 GHz

Gain

Rx：≥37.3+20lg（f/12.50）dBi

Tx：13.75～14.50 GHz

Tx：≥38.4+20lg（f/14.25）dBi

Port isolation

Rx-Tx ：≥ 85 dB

VSWR

Rx：≤1.5

Tx-Rx： ≥ 40dB

Tx：≤1.5

Across polarization isolation

≥35dB（axial ）

1^st side lobe

AZ ：≤ -14 dB

Interface form

Rx：N-50K； Tx：WR75

Power capacity

100 W

Steady type

2 axis

Radome insertion loss

≤ 0.3dB

Motion range

AZ

360° continuous

Revolution

AZ

≤ 60 °/s

Angle

AZ

≥ 200   °/s²

EL

15°～90°

EL

≤ 60 °/s

EL auto acquisition

≥ 200   °/s²

POL

± 90°

POL

≤ 40 °/s

Auto acquisition time

Initial acquisition time

≤ 3min

Tracking accuracy

≤ 0.5dB（R.M.S）

Blockage recovery   time  （Blockage 20min）

≤ 5 s

Pointing method

Automatic

Controller type

19inch 1U case

Positioning mode

GPS+BD

Operating   temperature

-40°C～+60°C

Operating wind velocity

21 m/s

Storage temperature

-50°C～+70 °C

Survival wind velocity

35 m/s

Humidity requirement

95%（20 °C）

Protection grade

IP65

Power

220V/AC±10%，50Hz

System power consumption

300 W（excluding   BUC）

Selection of BUC

Recommend to use  MITEC.Wavestream series

Selection of LNB

Norsat HS1057B

System weight

≤ 75Kg（excluding BUC, LNB, case, packaging and   accessories etc）
